Подробная информация о продукте:
Оплата и доставка Условия:
|
| Название продукта: | Модуль I/O | Модель No.: | PM856AK01 |
|---|---|---|---|
| Номер статьи: | 3BSE066490R1 | Дублирование: | НЕТ |
| Высокая целостность: | НЕТ | Тактовая частота: | 24 MHz |
| Представление, 1000 булевских деятельност: | 0,46 госпожи | Представление: | 0,46 госпожи |
| Высокий свет: | модуль локальных сетей и о,модули пльк и о |
||

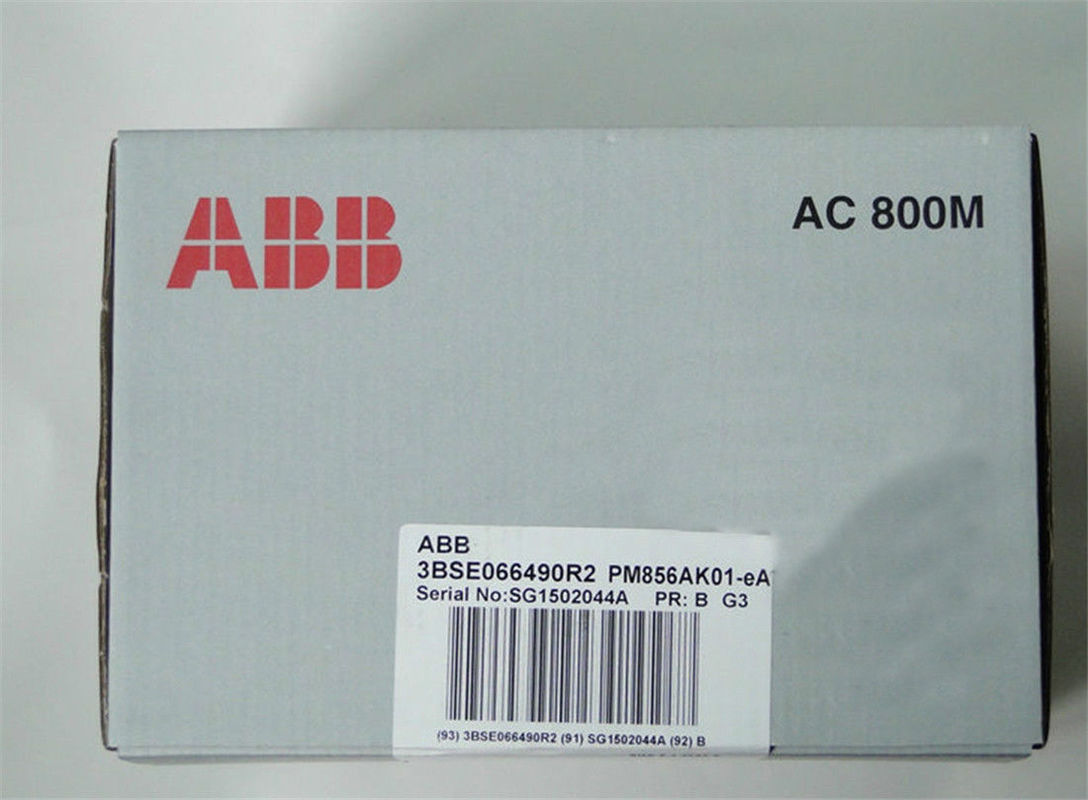

Новый контроллер ABB AC800M PM856AK01 3BSE066490R1 Модуль ввода/вывода
Описание PM856AK01
Карта процессора содержит микропроцессор и оперативную память, часы в режиме реального времени, светодиодные индикаторы, кнопку INIT и интерфейс CompactFlash.
Базовая пластина контроллера PM856A имеет два порта Ethernet RJ45 (CN1, CN2) для подключения к сети управления и два серийных порта RJ45 (COM3, COM4).Один из серийных портов (COM3) - это порт RS-232C с сигналами управления модемом, в то время как другой порт (COM4) изолирован и используется для подключения инструмента конфигурации.
Простые процедуры прикрепления / отсоединения рельсов DIN с использованием уникального механизма скольжения и блокировки.Все базовые пластинки снабжены уникальным адресом Ethernet, который предоставляет каждому процессору аппаратную идентичностьАдрес можно найти на этикетке адреса Ethernet, прикрепленной к базовой пластинке TP830.
Общая информация
| Номер статьи | 3BSE066490R1 (PM856AK01) |
| Отстранение от работы | Нет, нет. |
| Высокая целостность | Нет, нет. |
| Частота работы часов | 24 МГц |
| Производительность, 1000 булевых операций | 0.46 мс |
| Производительность | 0.46 мс |
| Память | 16 МБ (от 800xA 5.1 FP4) |
| RAM доступна для применения | 10.337 МБ (от 800xA 5.1 FP4) |
| Флеш-память для хранения | Да, да. |
Подробные данные
| Тип процессора | MPC860 |
| Переключайтесь на красный. | NA |
| Количество заявок на контроллера | 32 |
| Количество программ на заявку | 64 |
| Количество диаграмм на одно приложение | 128 |
| Количество задач на контроллера | 32 |
| Количество разных циклов | 32 |
| Время цикла по программам применения | До 1 мс. |
| Flash PROM для хранения прошивки | 2 МБ |
| Электрическое питание | 24 В постоянного тока (19.2-30 В постоянного тока) |
| Потребление электроэнергии +24 В typ/max | 180 / 300 мА |
| Тип расхода энергии. | 40,32 Вт (максимум 7,2 Вт) |
| Ввод состояния избыточного источника питания | Да, да. |
| Встроенная резервная батарея | Литий, 3,6 В |
| Стабильность часов в реальном времени | 100 ppm (приблизительно 1 час/год) |
| Синхронизация часов | 1 мс между контроллерами AC 800M по протоколу CNCP |
| Очередь событий в контроллере по клиенту OPC | До 3000 мероприятий |
| Скорость передачи AC 800M на сервер OPC | 36-86 событий/сек, 113-143 сообщения данных/сек |
| Коммуникационные модули на шине CEX | 12 |
| Ток питания на шине CEX | Максимум 2,4 А |
| Кластеры ввода/вывода на Modulebus с некрасным. | 1 электрический, 7 оптический |
| Кластеры ввода/вывода на модулебусе с красным. | NA |
| Модульные возможности ввода/вывода | Максимально 96 модулей В/В |
| Скорость сканирования модуля | 0 - 100 мс (фактическое время в зависимости от количества модулей В/В) |
| Ток подачи на электрический модульбус | 24 В: максимум 1,0 А 5 В: максимум 1,5 А |
| Каналы Ethernet | 2 |
| Интерфейс Ethernet | Ethernet (IEEE 802.3), 10 Мбит/с, RJ-45, женский (8-польный) |
| Протокол сети управления | MMS (услуга обработки сообщений) и IAC (межприложение коммуникации) |
| Рекомендуемая сеть управления | 100 Мбит/с коммутируемой сети Ethernet |
| Интерфейс RS-232C | 2 (один общий, один для сервисного инструмента) |
| Интерфейс RS-232C (COM3) (не только красный) | RS-232C, 75-19 200 бодов, RJ-45 женский (8-польный), не изолированный оптом, полная поддержка RTS-CTS |
| Интерфейс RS-232C (COM4) (не только красный) | RS-232C, 9 600 baud, RJ-45 женский (8-польный), оптически изолированный, без поддержки RTS-CTS |
Контроллеры
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (для PM865) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (для PM867) | PM891K01 | PM891K02 |
Окружающая среда и сертификация
| Температура работы | +5 до +55 °C (+41 до +131 °F) |
| Температура, хранение | -40 до +70 °C (-40 до +158 °F) |
| Изменения температуры | 3 °C/минуту согласно IEC/EN 61131-2 |
| Высота | 2000 м (6 562 фута) согласно IEC/EN 61131-2 |
| Степень загрязнения | Степень 2 согласно IEC/EN 61131-2 |
| Защита от коррозии | G3 соответствует МСФО (IAS) 71.04 |
| Относительная влажность | от 5 до 95%, неконденсирующийся |
| Излучаемый шум | |
| Вибрация | 10 |
| Номинальное изоляционное напряжение | 500 В. |
| Диэлектрическое испытательное напряжение | 50 В |
| Класс защиты | IP20 согласно EN 60529, IEC 529 |
| Выбросы и иммунитет | EN 61000-6-4, EN 61000-6-2 |
| Условия окружающей среды | Промышленный |
| Маркировка CE | Да, да. |
| Электрическая безопасность | EN 50178, IEC 61131-2, UL 508 |
| Опасное местоположение | cULus Класс 1, Зона 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| Морские сертификаты | ABS, BV, DNV-GL, LR, RS |
| Одобрение TUV | Нет, нет. |
| Соответствие требованиям RoHS | EN 50581:2012 |
| Соблюдение требований WEEE | ДИРЕКТИВА 2012/19/ЕС |
Особенности и преимущества
Размеры
| Высота | 186 мм |
| Ширина | 119 мм (4.7 дюйма) |
| Глубина | 135 мм (5.3 дюйма) |
| Вес | 1100 г (2,4 фунта) |
